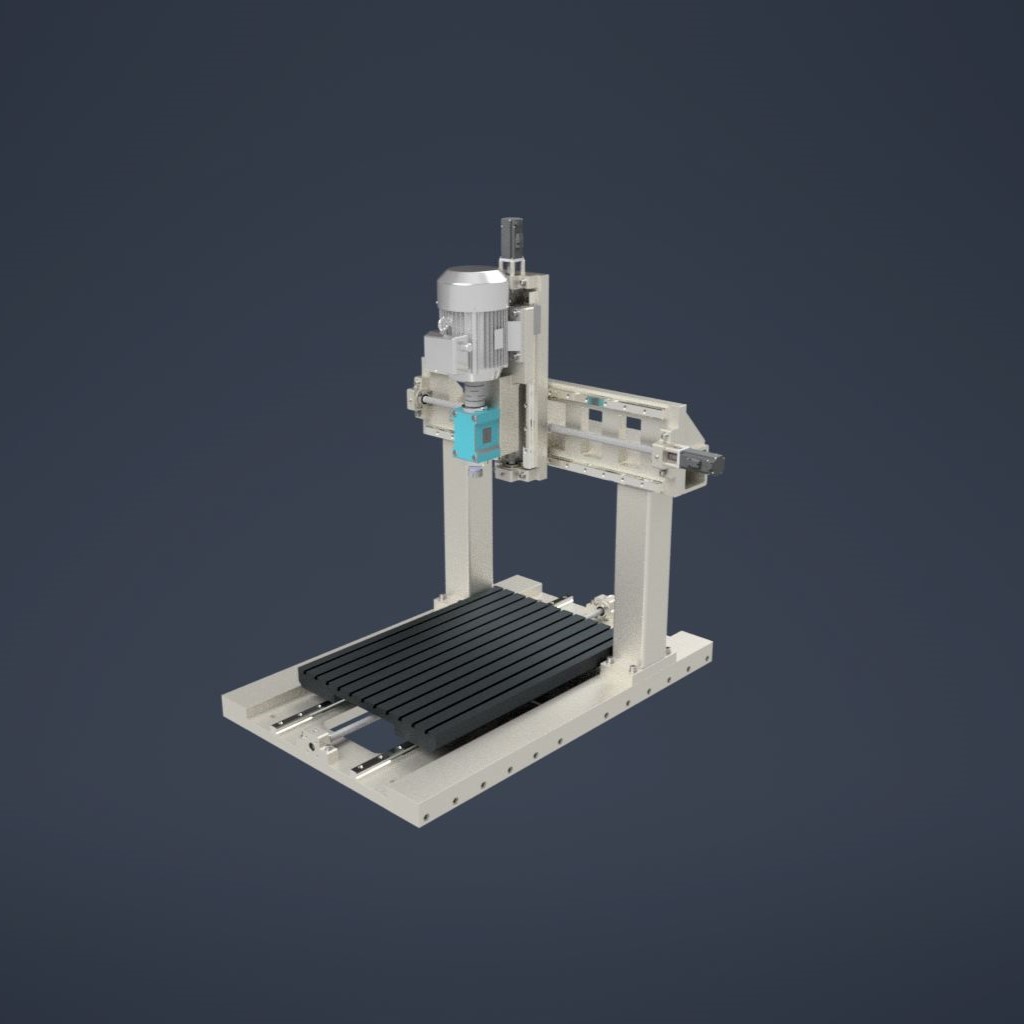

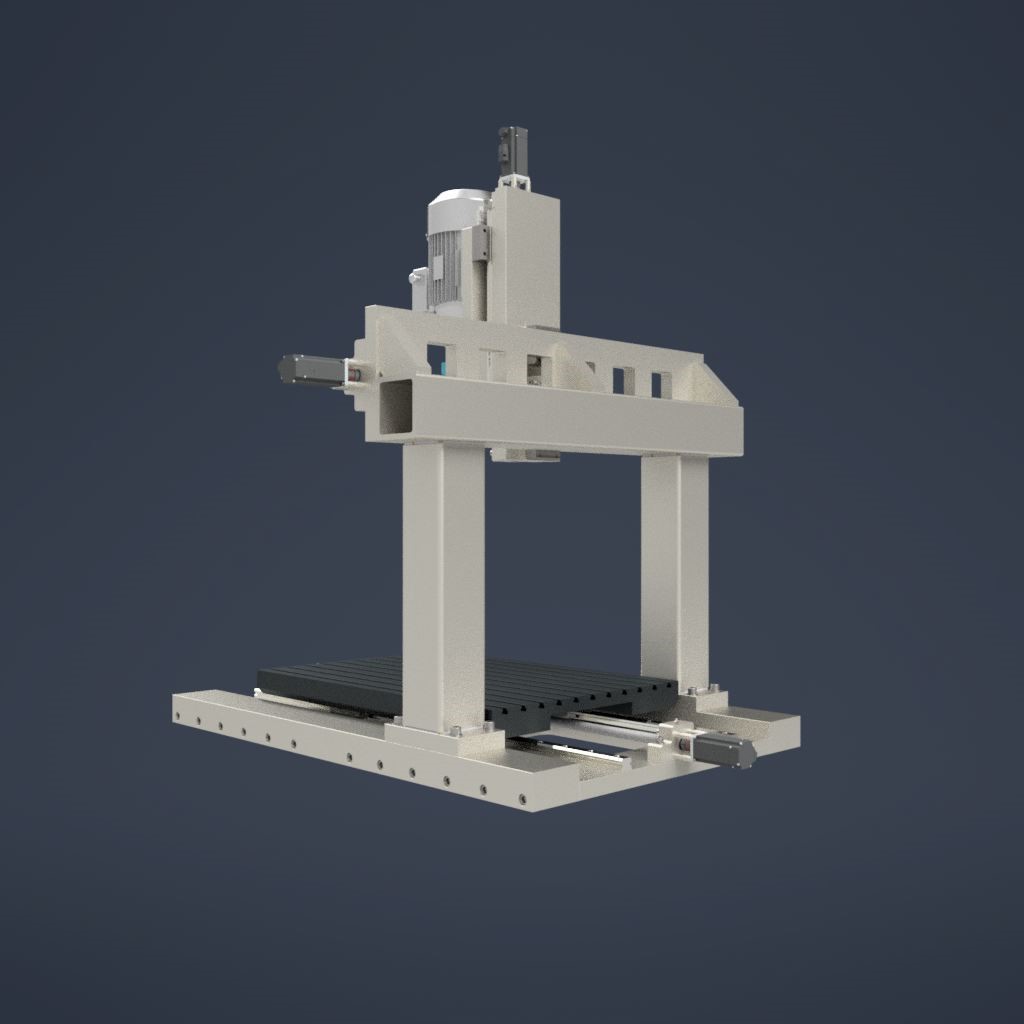

Projekt – maszyna sterowna numerycznie

W poniższym opisie zamieszczono informacje dotyczące projektu maszyny do obróbki
stali – pod kątem zakupu. Projekt ten wykonano w programie Autodesk Inventor 2023. W przypadku
zakupu projektu istnieje możliwość nabycia samej dokumentacji jak i całego modelu 3D.
Projekt w całości obejmuje część mechaniczną tzn. obliczenia i dobór: napędów (silnik
wrzeciona i serwonapędy), podzespołów (prowadnice, śruby kulowe, łożyska, uszczelnienia, elementy
złączne, wrzeciono), oraz projekt i obliczenia konstrukcji nośnej, Maszyna nie posiada
wyspecyfikowanego układu sterowania, oraz krańcówek – sterowanie jest częścią indywidualną i

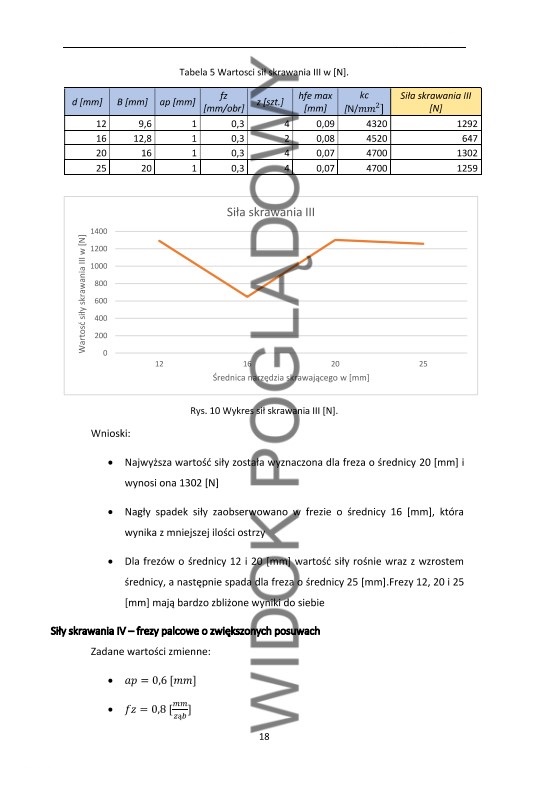

wynika ona z doświadczenia, lub potrzeb związanych z eksploatacją maszyny. Metodyka obliczeń wraz z
opisem, wzorami, szkicami została zawarta w 40 stronicowym dokumencie PDF (widok poglądowy
poniżej).

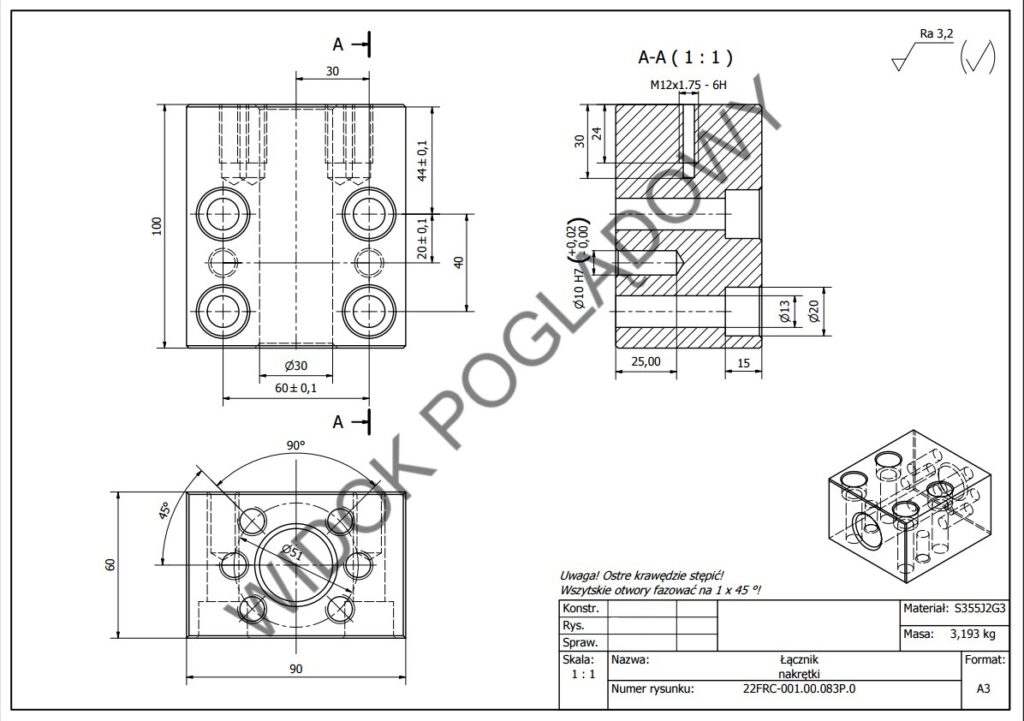

Projekt w całości posiada dokumentację techniczną, w której zawarto wszystkie informacje potrzebne
do wykonania części/elementów/podzespołów (widok poglądowy poniżej). Projekt ten należy
traktować jako:
● Gotowy projekt maszyny sterowanej numerycznie pod kątem mechanicznym.
● Know – how.
● Podstawę lub bazę do projektowania innych maszyn o podobnym charakterze pracy
wykorzystując te same lub podobne mechanizmy lub konstrukcje (np. śruba-nakrętka,
konstrukcja ramowa spawana).
● Informację o technologii wykonania, doborze materiałów, zachowania odpowiednich tolerancji i
wymiarów.
Wytyczne, na podstawie których powstał projekt:

Maksymalne wymiary gabarytowe:

• Długość = 1000 – 1500 [mm]
• Szerokość = 700 – 1000 [mm]
• Wysokość = 1000 – 1500 [mm]

Minimalna przestrzeń stołu roboczego:

• Długość = 700 [mm]
• Szerokość = 500 [mm]
• Wysokość = 500

Półfabrykaty – kształtowniki stalowe wg. PN-EN, blacha stalowa gatunku S355

Założono, że miejsce docelowe pracy frezarki jest wyposażone w suwnicę przez co transport
poszczególnych części podczas montażu jest możliwy. Frezarka CNC jest maszyną w pełni
demontowaną.

Wymagane procesy obróbcze:

• Frezowanie płaszczyzn i rowków
• Wiercenie
• Wytaczanie
• Gwintowanie

Obrabiane materiały:

• Stal konstrukcyjna
• Stal węglowa
• Stal typu SQL 690

Maksymalna masa obrabianego detalu: 1000 [kg]

Wymagane narzędzia pracujące:

• Frez palcowy Ø 12 [mm] – monolityczny frez walcowo – czołowy
• Frez trzpieniowy – Ø 16 [mm] – dwa ostrza
• Frez trzpieniowy – Ø 20 i Ø 25 [mm] – cztery ostrza
  •Frezy palcowe o zwiększonych posuwach – Ø 20 i Ø 25 [mm] kolejno 3 i 4 ostrza
• Wiertła cylindryczne – zakres od Ø 2 do Ø 20 [mm] – HSS

Ograniczenia wykonawcze – projektowanie części z zachowaniem technologiczności produkcji.
Docelowo założono, że części zostaną wykonane za pomocą szeroko dostępnych maszyn.

Opcje nabycia projektu:
● Dokumentacja w formie papierowej + metodyka obliczeń
● Dokumentacja w formie elektronicznej (PDF+DWG) + metodyka obliczeń
● Model 3D w spakowanej wersji „pack and go” wraz z dokumentacją 2D + metodyka obliczeń
